Parameter Sweep

Parameter Sweep er en avanceret teknik inden for elektronisk design, der anvendes til at evaluere og optimere kredsløbsydelse ved varierende værdier af komponentparametre.
31. maj 2023
3 minutters læsetid

Definition

Parameter Sweep er en avanceret teknik inden for elektronisk design, der bruges til at evaluere og analysere kredsløbets respons ved varierende værdier af en eller flere komponentparametre. Ved at udføre dette kan man systematisk ændre parameterindstillingerne og observere effekten på kredsløbsydelsen for at identificere optimale driftsindstillinger og opnå ønskede resultater.

Formålet med en Parameter Sweep

Parameter Sweep spiller en afgørende rolle i elektronisk design og analyse. Ved at udføre et sweep kan man opnå følgende:

  1. Optimering af kredsløbsdesign
    Parameter Sweep giver mulighed for at evaluere kredsløbsydelsen ved forskellige indstillinger af komponentparametre. Dette gør det muligt at identificere optimale værdier og justere designet for at opnå ønsket funktionalitet, stabilitet og effektivitet.
  2. Fejlfinding og diagnostik
    Parameter Sweep hjælper med at identificere potentielle problemer og fejl i et kredsløb. Ved at variere komponentparametrene kan man observere, hvordan kredsløbsresponsen ændrer sig og identificere årsagerne til fejl eller uønsket adfærd.
  3. Designprocesoptimering
    Ved at udføre Parameter Sweep kan man forkorte designprocessen ved at identificere optimale parameterindstillinger tidligt i udviklingsfasen. Dette minimerer behovet for iterationsløkker og sparer tid og ressourcer.
Parameter Sweep

Implementering

For at udføre en Parameter Sweep skal man vælge en eller flere komponentparametre, der ønskes evalueret, og definere et sæt værdier, som disse parametre skal variere imellem. Herefter udføres simuleringer eller fysiske målinger på kredsløbet ved hver kombination af parameterværdier for at opnå et omfattende sæt af resultater, der kan analyseres og sammenlignes.

  1. Design dit kredsløb: Start med at opbygge dit elektroniske kredsløb ved hjælp af et skematisk designværktøj. Tilføj de nødvendige komponenter, såsom modstande, kondensatorer, induktorer, aktive komponenter osv. Definer også de parametre, du ønsker at variere i parametrisk sweep.
  2. Identificér parametre: Vælg de kredsløbsparametre, du vil variere, såsom modstandsværdier, kondensator-kapacitanser, spændingsniveauer, frekvenser, osv. Disse parametre kan være specifikke værdier, som du vil teste, eller en række værdier inden for et interval.
  3. Konfigurér parametrisk sweep: Indstil parametrisk sweep i dit simuleringsværktøj. Angiv de værdier eller det interval, du vil variere parametrene inden for, og specificer antallet af trin eller intervalstørrelse mellem værdierne.
  4. Definér resultater: Identificér de outputparametre, du vil observere som respons på det parametriske sweep. Dette kan omfatte spændinger, strømme, effekter eller andre kredsløbskarakteristika, der er relevante for din analyse.
  5. Udfør simuleringen: Start parametrisk sweep-simuleringen. Simulatoren vil nu udføre flere simulationer med forskellige værdier af de valgte parametre og registrere resultaterne for hver kombination.

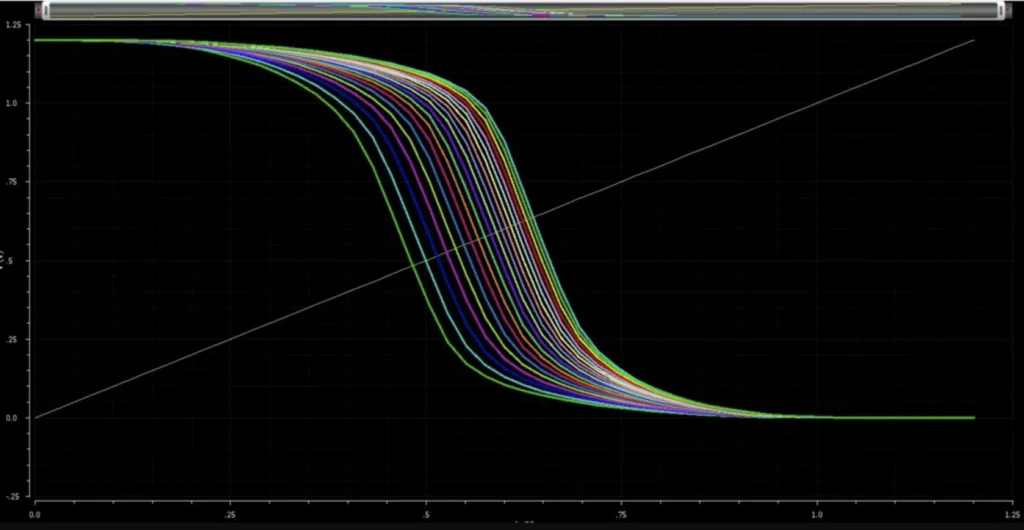

  6. Analyser resultater: Efter simuleringen er fuldført, kan du analysere resultaterne. Dette inkluderer normalt at se på grafer, der viser, hvordan output-parametrene varierer i forhold til de varierede parameterværdier. Du kan opdage mønstre, trække konklusioner og få en dybere forståelse af, hvordan kredsløbet reagerer på forskellige parameterværdier.

Et parametrisk sweep giver dig mulighed for at udforske forskellige aspekter af dit kredsløb, optimere dets ydeevne og forstå, hvordan forskellige parametre påvirker dets adfærd.

Fordele

Parameter Sweep bringer flere fordele til elektronisk design og analyse:

  1. Optimal ydeevne
    Ved at udføre en Parameter Sweep kan man identificere de optimale indstillinger af komponentparametrene, der resulterer i maksimal ydeevne for et givet kredsløb. Dette muliggør designoptimering og sikrer, at kredsløbet fungerer effektivt under forskellige driftsforhold.
  2. Fejlidentifikation
    Ved at variere komponentparametrene i en Parameter Sweep kan man observere ændringer i kredsløbsresponsen og identificere potentielle fejl eller problemområder. Dette gør det muligt at rette fejl og forbedre kredsløbets pålidelighed og kvalitet.
  3. Tidsbesparelse
    Parameter Sweep kan bidrage til at reducere tidsforbruget i designprocessen ved at identificere optimale parameterværdier tidligt i udviklingsfasen. Ved at reducere behovet for eksperimentelle iterationer og prøve-fejl-metoder kan Parameter Sweep fremskynde designprocessen og øge produktiviteten.
  4. Optimeret designproces
    Ved at udføre en Parameter Sweep kan man opnå en dybere forståelse af kredsløbets adfærd under varierende parameterværdier. Dette kan føre til mere sofistikerede og velafbalancerede designløsninger, der opfylder specifikke krav og præferencer.

Parameter Sweep er en kraftfuld teknik inden for elektronisk design, der giver mulighed for optimering af kredsløbsydelse, identifikation af fejl og tidsbesparelser i designprocessen. Ved at systematisk variere komponentparametrene kan man opnå optimale indstillinger og sikre maksimal ydeevne og pålidelighed for elektroniske kredsløb. Det er et uvurderligt redskab for elektroniske ingeniører, der søger at levere kvalitetsdesigns på kortere tid.
