ECAD

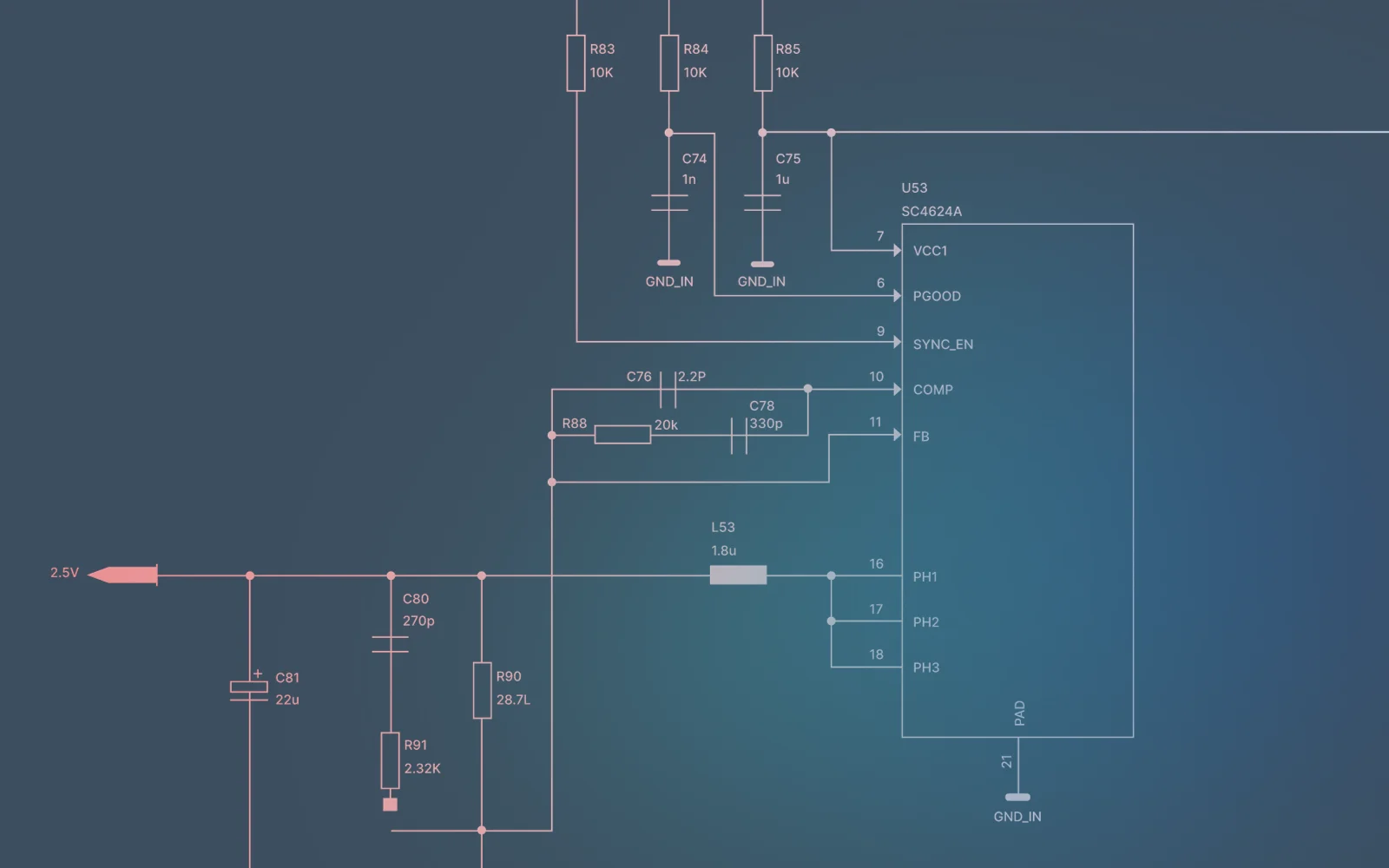

Diagramtegning til elektronikudvikling

Start elektronikudviklingen med markedets mest anvendte diagramværktøj.
Ved at kombinere schematic design capture-teknologi med omfattende simulering og board layout teknologi, kan du opnå designintention korrekt fra start.

  • Indtast, modificer og verificer dit schematic med glidende overgang til layout.
  • Integreres med et robust CIS for at fremme genbrug af højkvalitets part data.

Kom bedst fra start med

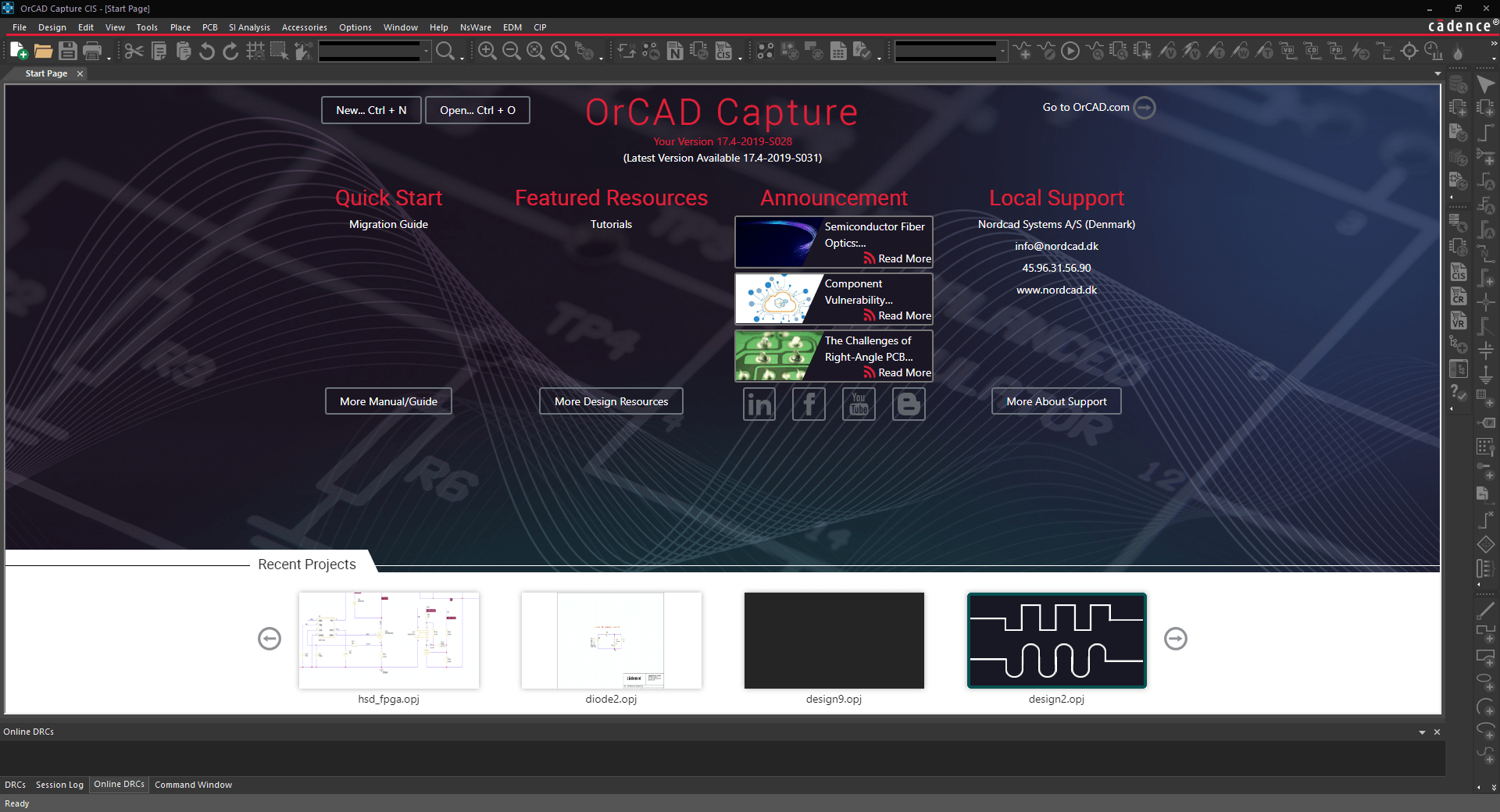

OrCAD Capture

I flere år har OrCAD Capture været det foretrukne diagramtegningsværktøj blandt virksomheder verden over. Du får et intuitivt værktøj til oprettelse og dokumentation af elektriske kredsløb. Ved at anvende Capture sammen med CIS (component information system) til komponent data management, får du et komplet designmiljø med varianthåndtering og komponentstyring.

  • Unified Search til millioner af komponenter
  • Online Design Rule Check

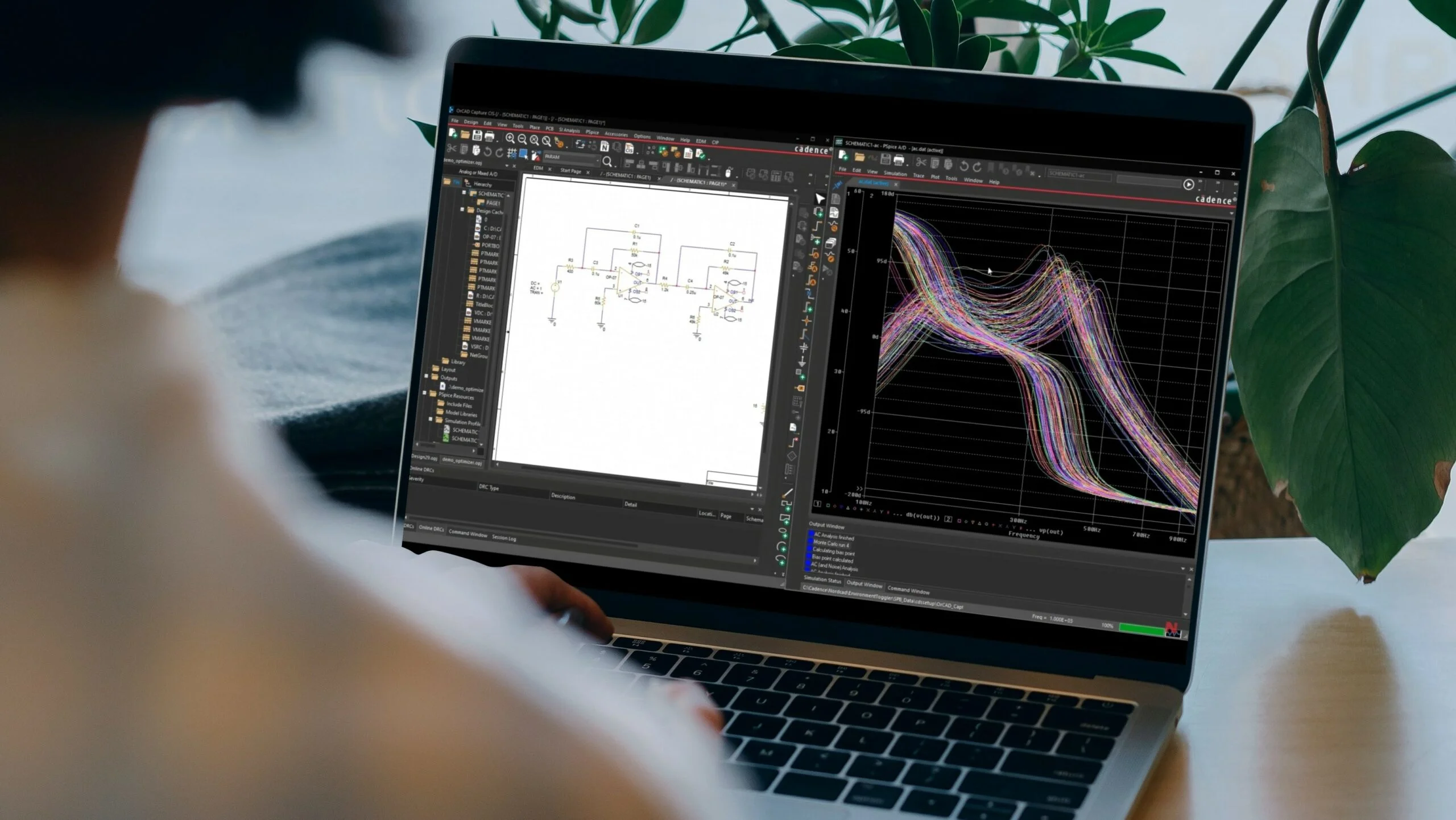

  • Signal Integritetsanalyse
  • Intelligent PDF generering

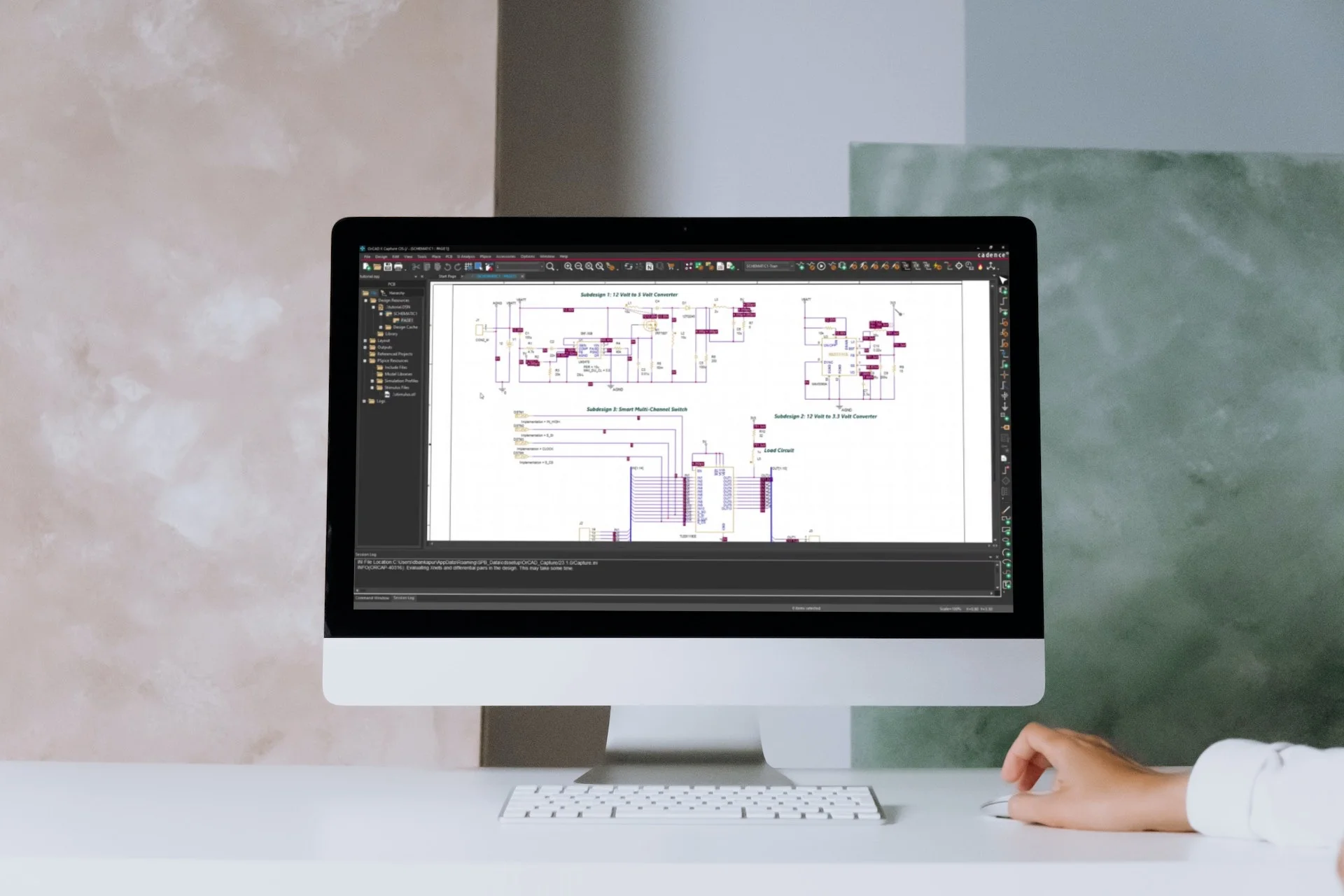

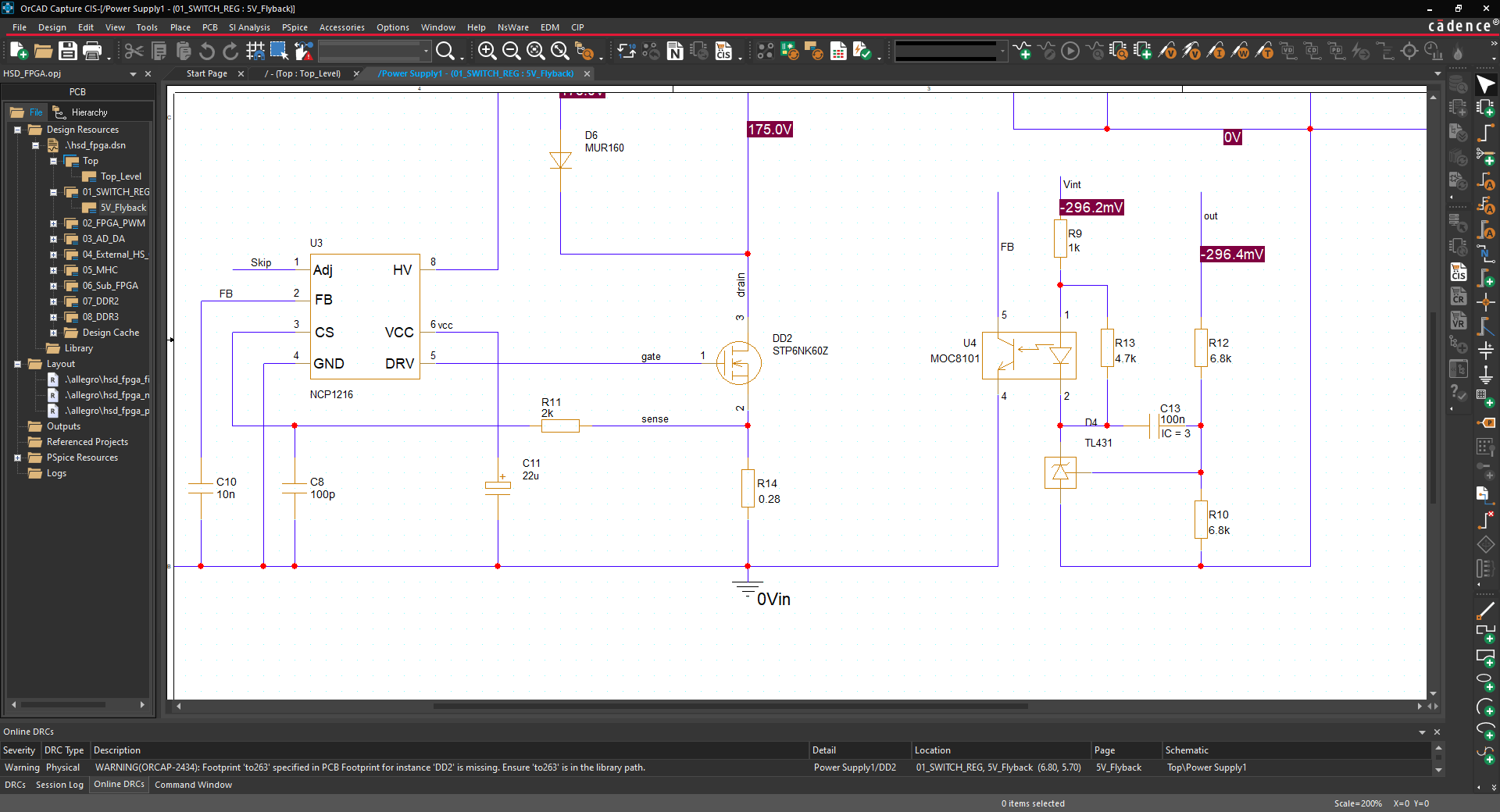

Capture schematics

Cross probing til PCB

Du kan hurtig og nemt finde komponenter eller net på dit print, direkte fra Capture. Tryk på en komponent i Capture og se den blive markeret i dit PCB værktøj.

Regelopsætning til PCB

Som hardwareingeniør skal det være muligt at opsætte regler for PCB Designeren, hvilket du har fuld kontrol over i Capture.

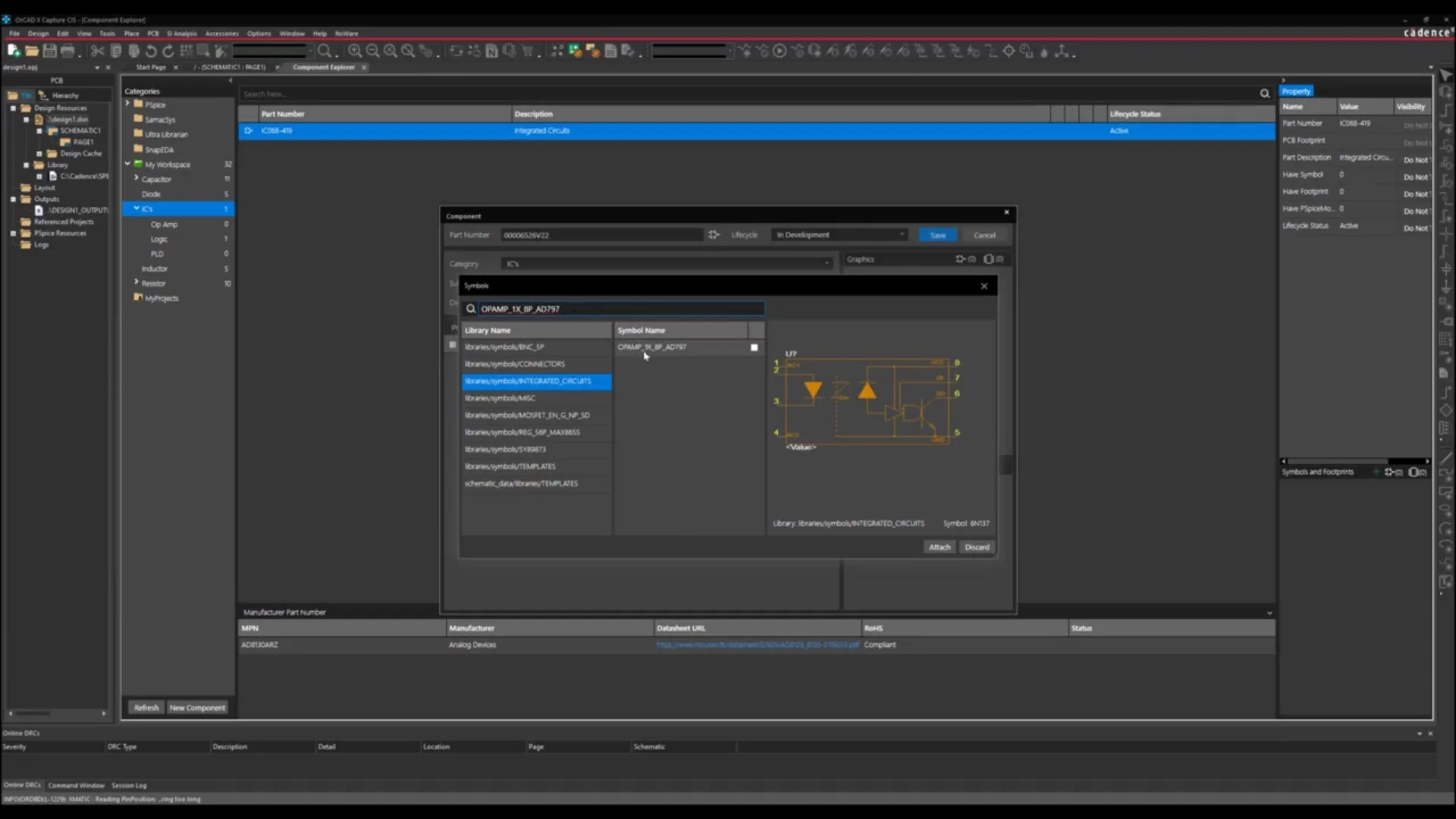

Database integration

Med en CIS løsning er Capture klar til en integration med en vilkårlig komponent database og du kan hurtigt at nemt placere komponenter direkte fra databasen.

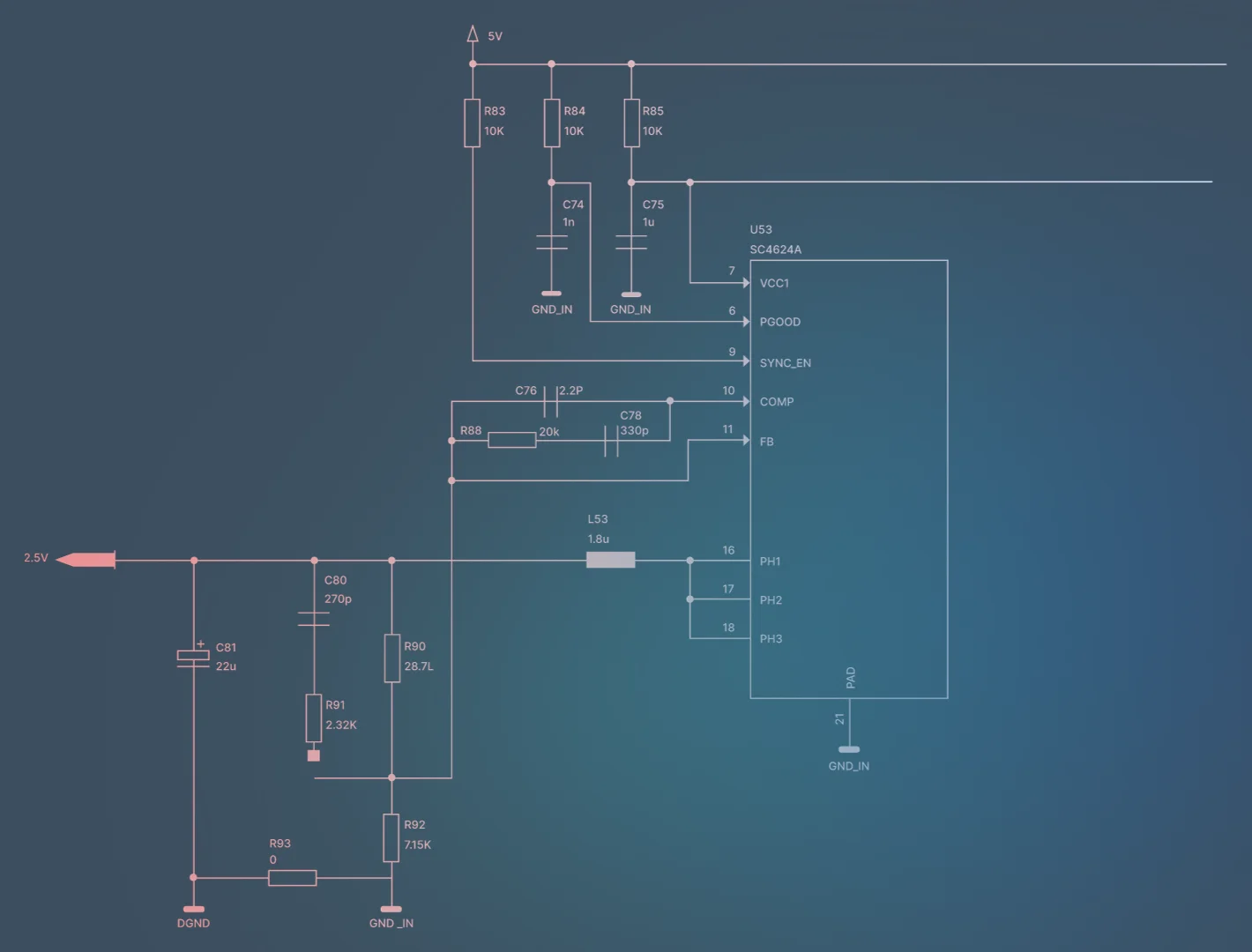

Diagramtegning Capture

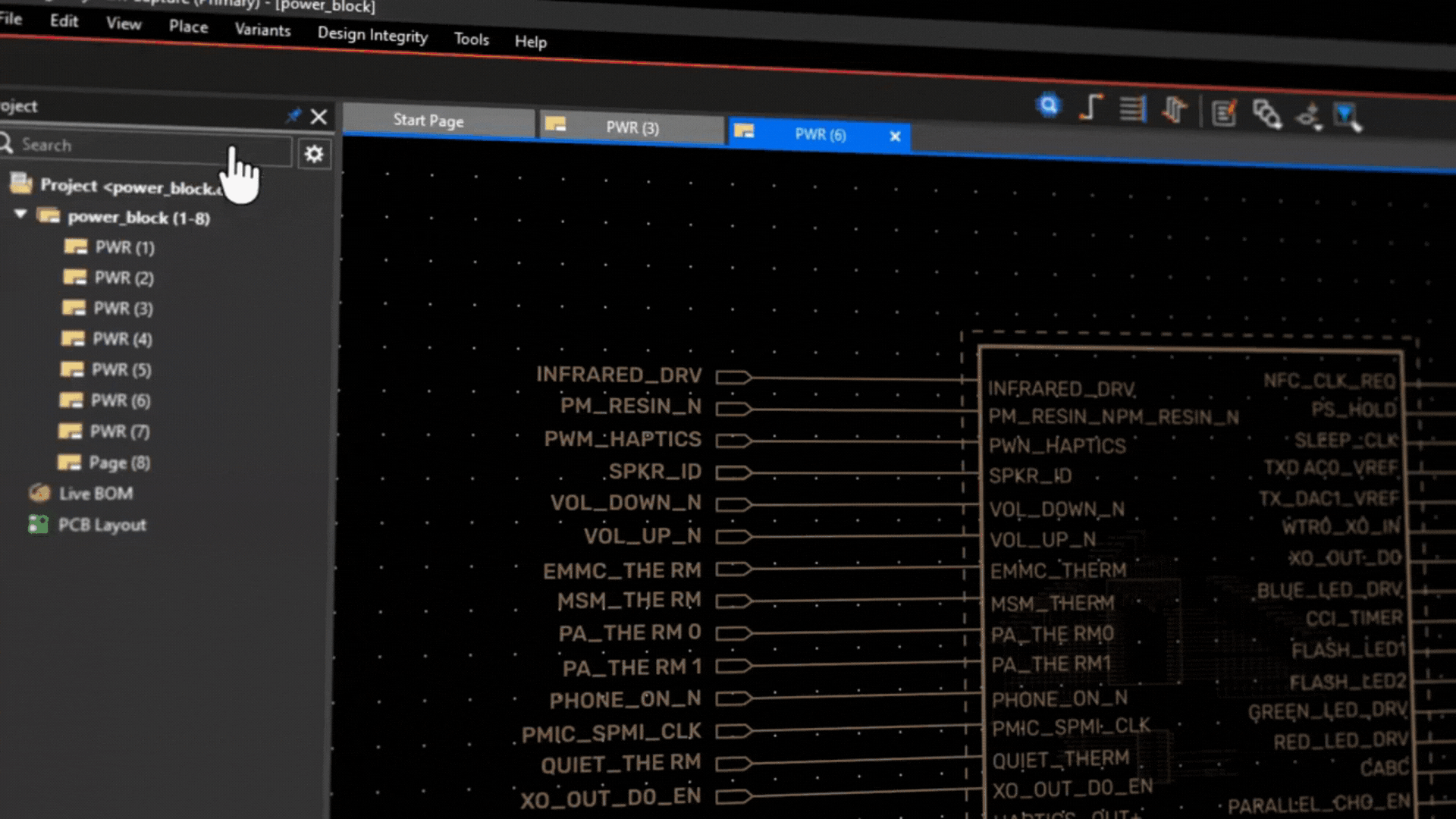

Opgrader til System Capture

Med System Capture får du en komplet elektronikdesignplatform til systemdesign og multi-board design. Løsningen er intuitiv og inkluderer utallige high-level og brugervenlige funktioner, så du kan være effektiv fra dag ét.

System Capture importerer nemt eksisterende Capture-projekter og symboler. Med en integration til en CIS-database, er der fortsat direkte adgang til komponenter og symboler.

  • Blokdiagram understøttelse
  • Enkel oprettelse og håndtering af varianter
  • Live BOM opdateringer
  • Version-on-save versionsstyring
NYHED

Træd ind i den næste æra for elektronikdesign med OrCAD X.

Kompleks teknologi omdefinerer krav til effektivitet, kvalitet og omkostning. Med OrCAD X træder du ind i elektronikudviklingens næste æra, hvor high-end features nu er mere tilgængelige og brugervenlige – en mulighed for at udforske avancerede funktioner, der tidligere var begrænset til dyrere løsninger.

  • Ekstensiv funktionalitet
  • 10x højere performance
  • Intuitiv brugeroplevelse
  • Constraint-driven og kollaborativ

Sammenlign produkter

OrCAD Capture
OrCAD Capture CIS
System Capture
Vi anbefaler
OrCAD X Capture
Constraint Manager
Signal Integritet
Advanced Annotation
Varianthåndtering
Komponentstyring
Elektrisk Stress Analyse
Cloud CIS m. part manager og varianter
ODBC-baseret CIS m. part manager og variants
Cloud design workspace
Cloud workspace management
Versionskontrol
Andre virksomheder der bruger Capture

Bliv klogere på diagramtegning i OrCAD / Allegro

Få en indledende og uforpligtende dialog med en af vores specialister, om dine mange muligheder med vores værktøjer.
