Spar tid og forbedr nøjagtigheden med branchens førende meshing

Mesh-generering er den mest tidskrævende del af CFD-arbejdsgangen med en af de største påvirkninger. Vi ved, at processen kan være tidskrævende, men den er afgørende for at sikre CFD-simuleringer med høj nøjagtighed og høj effektivitet i fremtiden.

  • Opnå maksimal ydeevne og nøjagtighed uanset hvor du befinder dig i designprocessen
  • Både vores selvstændige mesh-værktøj og vores alt-i-én CFD-værktøj kan integreres i enhver CAD-platform.

High-speed CFD pre-processing og mesh generering

Computational fluid dynamics (CFD) anvendes i dagens designprocesser for at forbedre og øge effektiviteten uden at skulle stole på tidskrævende og dyre fysiske tests. En af de største udfordringer, ingeniører står over for i deres daglige arbejde, er stadig brugt på geometri forbehandling og mesh-generering - op til nøjagtigt 80% af ingeniørernes tid.

Dårlig kvalitet CAD-tegninger eller meget komplekse geometrier kræver lang forberedelse og opsætningstid samt en masse manuel indtastning for at opnå et mesh af høj kvalitet.

I dag kan du automatisere hele oprydnings- og forseglingsprocessen uden at miste nogen detaljer i geometrien. Selv de mest komplekse geometrier, der tidligere krævede en uge med intensiv manuel forberedelse, kan nu færdigbehandles på mindre end en dag - uden at forenkle den underliggende geometri.

Understøtter alle almindelige CAD- og tessellated-formater

Inkluderer omfattende geometri-reparation og defektering

Tilbyder automatiseret gruppering af geometri

Meshing i aktion på tværs af industrier

Mesh generering er ikke begrænset til én enkelt branche; det er en alsidig teknik, der anvendes på tværs af forskellige industrier. Fra luft- og rumfart til bilindustri, maritimt område til energi spiller CFD mesh generering en afgørende rolle i forståelsen af fluid dynamik, optimering af design og træffe informerede beslutninger.
Marine
Maritimingeniører og skibsarkitekter er afhængige af CFD mesh-generering for at tackle udfordringerne ved at optimere skibe, sikre sikkerhed og forbedre effektiviteten.
Auto
Design mere brændstofeffektive og aerodynamiske køretøjer. Analyser luftstrømningen omkring bilkarosserier, reducer luftmodstand og forbedre motorafkølingssystemer.
Luftfart
Optimer aerodynamiske design, forbedre brændstofeffektiviteten og sikre flysikkerhed. Generer mesh til at simulere luftstrømningen omkring flykomponenter for at forfine vingeformer, placering af motorer og mere.
Turbomaskineri
Dyk ned i fluid dynamikkens kompleksiteter, forbrændingsprocesser og mekanisk adfærd, og fremdriv til sidst innovation inden for industrier, der er afhængige af turbomaskiner.
Biomedicinal
Mesh generering gør også fremskridt inden for biomedicinsk teknik. Forskere bruger det til at simulere blodgennemstrømning i arterier, studere lægemiddelspredning i væv og endda designe medicinske enheder som stents.
Energi & miljø
Forstå de komplekse interaktioner mellem vind og vand, og optimer energiproduktionen og strukturel integritet. Miljøforskere anvender CFD Mesh generering til at modellere luft- og vandstrømning i naturlige systemer.

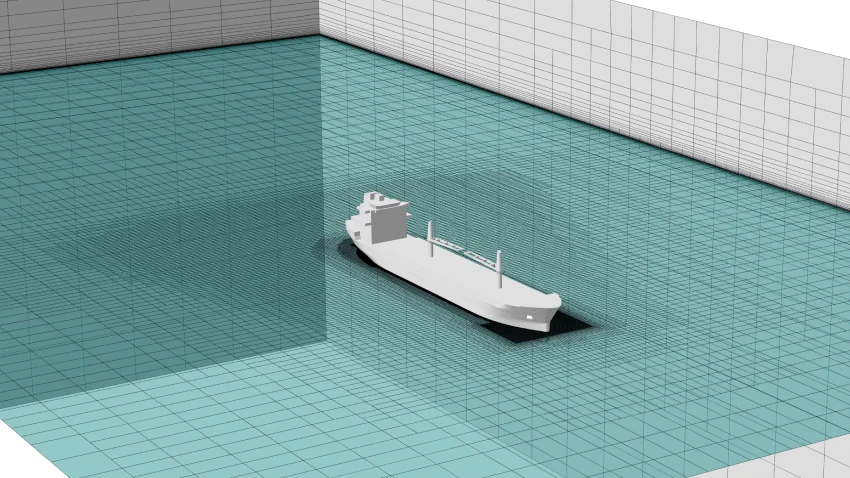

  • Skrogoptimering: CFD mesh-generation-værktøjer spiller en central rolle i optimeringen af skibs-skrogdesigns. Du kan simulere vandets strømning omkring skroget, analysere modstanden og forfine skibsformen for at reducere luftmodstand og forbedre brændstofeffektiviteten.
  • Modstand og fremdriftsanalyse: Mesh-generation faciliterer forudsigelser af modstand og fremdriftsanalyse. Det giver dig mulighed for at vurdere ydeevnen af fremdriftssystemer, herunder propel- og vandjetmotorer, under forskellige driftsbetingelser.
  • Bølge- og strømningssimuleringer: Brug meshing til at simulere interaktionen mellem offshore-strukturer og bølger og havstrømme. Dette hjælper med at designe robuste platforme, der kan modstå ekstreme marine forhold.
  • Håndtering af komplekse geometrier: CFD mesh-generation-værktøjer excellerer i håndtering af komplekse køretøjers geometrier, herunder aerodynamik under køretøj og simuleringer af motorrum. Denne funktionalitet hjælper med at optimere automotive design for forbedret ydeevne og mindre luftmodstand.
  • Multifase strømningsmodellering: I avanceret CFD giver simuleringen af multifase strømninger, såsom brændstof-luft-blandinger, olie-luft-interaktioner og udstødningsemissioner, dig indblik i forbrændingseffektivitet og emissionskontrol.
  • Termisk styring: Mesh-generation-værktøjer faciliterer termiske simuleringer, der tillader dig at analysere varmespredning inden i køretøjet, optimere kølesystemer og forhindre overophedning af kritiske komponenter som motor og bremser.
  • Aerodynamisk analyse: CFD Mesh generering muliggør detaljerede aerodynamiske simuleringer, herunder turbulensmodellering og grænsefladeanalyse. Denne funktionalitet tillader optimering af vingeformer, luftfoilder og reduktion af luftmodstand, hvilket resulterer i mere brændstofeffektive fly.
  • Varmetransmissionssimuleringer: Mesh generering er afgørende for modellering af varmetransmission i forskellige komponenter som motor-turbiner og udstødningssystemer. Simuler og analyser temperaturfordelingen, og sikr strukturel integritet af kritiske flydele.
  • Samspil mellem struktur og væske (FSI): Mesh generering tillader FSI-simuleringer, hvor væske-struktur-interaktioner studeres i detaljer. Dette hjælper med at vurdere virkningen af aerodynamiske kræfter på strukturelle komponenter, hvilket bidrager til sikrere og mere pålidelige flydesign.
  • Aerodynamisk dygtighed: CFD mesh-generation muliggør præcise simuleringer af luftstrømning omkring rotorblade og rotorer, hvilket optimerer former for energieffektivitet og mindre turbulens i gasgeneratorer og kompressorer.
  • Forbrændingseffektivitet: Brug meshing til at finjustere forbrændingsprocesser, forbedre brændstofindsprøjtningstrategier, flammestabilitet og generel motorydelse, samtidig med at du overholder emissionsregler.
  • Termisk styring: Mesh-generation hjælper med modellering af ekstreme varmebetingelser, hvilket sikrer effektiv køling og bevarer den strukturelle integritet af komponenter i turbiner og forbrændingskamre.
Meshing turbomachine
  • Blodstrømssimuleringer: Inden for biomedicinske applikationer anvendes CFD meshing til at modellere blodstrømmen i arterier, hvilket giver indblik i adfærden af blodceller, vurdering af tromboserisiko og hjælper med designet af stents og vaskulære implantater.
  • Studier af lægemiddelspredning: Forskere bruger meshing til at simulere lægemiddelspredning i væv, hvilket hjælper med udviklingen af lægemiddelleveringssystemer, optimering af lægemiddeludgivelsesprofiler og forbedring af farmaceutiske design.
  • Biomekanik: Meshing-værktøjer anvendes til at studere biomekanikken i menneskelige væv og organer, herunder knoglestrukturer, ledbånd og muskler. Dette hjælper med designet af proteser, ortopædiske implantater og vævsteknik.
  • Design af vindmøllefarme: Inden for vindenergiapplikationer hjælper CFD mesh generering med designet af vindmøllefarme. Ingeniører kan simulere vindstrømningsmønstre over et felt af møller og optimere deres placering for maksimal energifangst.
  • Analyse af varmetransmission: For termisk kraftproduktion hjælper mesh generering med at analysere varmetransmission i kraftværker og optimere kølesystemers effektivitet, hvilket i sidste ende forbedrer energiproduktionen.
  • Modellering af forureningsdispersion: Miljøforskere bruger CFD mesh generering til at modellere spredning af forurenende stoffer i atmosfæren. Dette muliggør forudsigelser af forureningskoncentrationer, vurdering af luftkvalitet og informerede beslutninger om emissionskontrol.

Realisér CFDs fulde potentiale med Pointwise

CFD mesh-generation er broen, der forbinder teoretiske modeller med virkelige anvendelser. Den sikrer, at simuleringer ikke kun er simuleringer, men kraftfulde værktøjer til innovation, problemopløsning og opnåelse af ingeniørmæssig ekspertise. Pointwise, med sin brugervenlige grænseflade og robuste funktioner, forstærker denne værdi og gør mesh-generation tilgængelig og effektiv for ingeniører over hele verden.

Sammenlign produkter

Fidelity Pointwise
Fidelity CFD (Integreret meshing)
Mesh kvalitetsoptimering
Automatisering og scripting
Solver Integration (export)
Boundary Layer kontrol
Parallel Mesh
Ustrukturerede net
Strukturerede net
Hybrid net
CAD geometrihåndtering
Pre-processering
Skræddersyet valg
Andre virksomheder vi har hjulpet

Nordcad Insights

Sådan Implementerer Du Automatisk Mesh Succesfuldt

Det er ikke ualmindeligt, at CFD-ingeniører forenkler komplekse former for at gøre meshing nemmere. Selvom dette kan spare tid, går det ofte på kompromis med præcisionen af deres simuleringer, hvilket påvirker ydeevnen. Lær mere om:

  • Hvorfor mesh-generering tager så lang tid
  • Forhindringsbanen for ingeniører under meshing
  • Hvordan du implementerer automatisk mesh-generering med succes

Fidelity Pointwise er uovertruffen

Specialiserede meshing behov
Fidelity Pointwise er et fremragende valg, når dit primære fokus er på mesh-generering og -optimering. Hvis dit ingeniørteam specialiserer sig i meshing-opgaver og kræver avanceret kontrol over mesh-kvalitet, grænsefladelag og håndtering af komplekse geometrier, leverer Pointwise specialiserede værktøjer til disse opgaver.
Komplekse geometrier
Når du arbejder med meget komplekse geometrier, der kræver omfattende overfladebehandling, oprydning og håndtering af CAD, skinner Fidelity Pointwise's evner. Det er designet til at håndtere intrikate CAD-modeller med præcision.

Mesh generering på tværs af flere løsere
Hvis din organisation ofte bruger en række CFD- eller FEA-løsere, gør Fidelity Pointwise's evne til at eksportere meshes til flere løserformater det til et alsidigt valg. Dette er særligt fordelagtigt, når du skal arbejde med forskellige simuleringssoftware.
Parallel meshing
Når hastighed er afgørende, tilbyder Fidelity Pointwise parallel mesh-kapaciteter, hvilket gør det muligt at generere mesh hurtigere på højtydende datamaskinløsninger. 10 gange hurtigere for at være nøjagtig.

Nysgerrig på CFD meshing?

Kom i kontakt med vores CFD-specialist for at få mere at vide om mesh generering og hvordan Pointwise kan hjælpe med dine CFD-behov.
