MCAD (Mechanical Computer-Aided Design)

26. juli 2023
3 minutters læsetid

MCAD (Mechanical Computer-Aided Design) er software til mekanisk ingeniørarbejde, der skaber virtuelle repræsentationer af mekaniske komponenter, systemer og samlinger. Det hjælper med at optimere produktudvikling, forbedre produktiviteten og designe detaljerede 2D- og 3D-modeller. Det giver en omfattende forståelse af produktets adfærd, ydeevne og funktionalitet, hvilket muliggør effektive iterationer og designforbedringer før fysiske prototyper.

Nøglefunktioner i MCAD

  • Parametrisk modellering:
    En af de vigtigste funktioner ved MCAD er dens evne til parametrisk modellering. Det giver designere mulighed for at skabe intelligente og fleksible modeller ved at definere centrale parametre som f.eks. dimensioner, geometriske relationer og materialeegenskaber. Denne parametriske tilgang gør det nemmere at ændre og tilpasse designs, fordi ændringer i et parameter automatisk vil opdateres i hele modellen, herunder alle berørte elementer og komponenter. Denne funktion forbedrer væsentligt designets fleksibilitet, accelererer designiterationer og giver lettere designoptimering.
  • Analyse og simulation:
    MCAD-systemer tilbyder også en bred vifte af værktøjer og funktionaliteter til udførelse af analyser og simuleringer. Eksempelvis kan ingeniører anvende teknikker inden for FEA (Finite Element Analysis) til at evaluere strukturel integritet, spændingsfordeling og deformation af mekaniske komponenter under forskellige belastninger og driftsbetingelser. En anden teknik, termisk analyse, gør det muligt at vurdere temperaturfordeling, varmeoverførsel og termisk styring i et system. En simulering af væskedynamik giver mulighed for analysere bevægelse for forskellige væsker eller gas gennem rør, ventiler og andre komponenter.
  • Samarbejde:
    Samarbejde og kommunikation er afgørende aspekter af ethvert ingeniørprojekt. De fleste MCAD-systemer tilbyder flere funktioner som gør det lettere og mere effektivt at samarbejde. Det er blandt andet muligt for flere designere at arbejde samtidigt på et design. Dertil kan teammedlemmer nemt dele, gennemgå og spore forskellige designdata. Desuden integrerer de systemer ofte med andre ingeniørværktøjer og software som f.eks. PLM systemer, hvilket muliggør problemfri udveksling af data og forbedret projektkoordinering.
  • Dokumentation:
    Udover design- og analysefunktioner tilbyder MCAD-systemer omfattende dokumentation og understøttelse af produktionen. Ingeniører kan generere detaljerede tekniske tegninger, specifikationer og styklister direkte fra 3D-modellerne, hvilket sikrer nøjagtig og standardiseret dokumentation. Disse tegninger og specifikationer giver vigtig information til produktions-, samle- og kvalitetskontrolprocesser, som dertil effektiviserer produktionen og sikrer en ensartet produktkvalitet.
  • Integration:
    MCAD-systemer kan ofte integreres med CAM-software (Computer-Aided Manufacturing), hvilket muliggør generering af bestemte baner og instruktioner til bearbejdning, additiv fremstilling eller andre fremstillingsprocesser. Denne funktion strømliner overgangen fra design til produktion, reducerer fejl og forbedrer fremstillingskapaciteten.

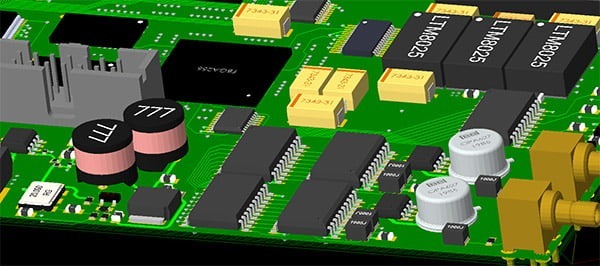

3D Visualisering med STEP model in Allegro PCB Editor

Fordele ved MCAD

MCAD er bestemt et uundværligt værktøj for mekaniske ingeniører, fordi det giver dem mulighed for effektivt at designe og udvikle produkter af høj kvalitet.

Her er værktøjets primære fordele.

  • Effektiv designproces:
    MCAD giver ingeniører mulighed for at oprette, ændre og optimere designs – hurtigt, effektivt og efter behov. Det kan de bl.a. ved hjælp af parametrisk modellering. Det sparer tid og øger produktiviteten, da gentagne opgaver automatiseres, og designændringer nemt kan implementeres.
  • Nøjagtig simulering og analyse:
    MCAD-systemer giver mulighed for at udføre omfattende simuleringer og analyser af mekaniske komponenter og systemer. Ved hjælp af avancerede analyseteknikker som f.eks. FEA (Finite Element Analysis) kan ingeniører evaluere og forudse, hvordan et design vil opføre sig under forskellige belastninger, temperaturforhold og driftsbetingelser. Dette hjælper med at identificere og løse potentielle problemer tidligt i designprocessen og forbedrer produktets ydeevne samt pålidelighed.
  • Optimering af produktionsprocessen:
    MCAD-systemer kan integreres med CAM-software (Computer-Aided Manufacturing), hvilket muliggør en gnidningsfri overgang fra design til produktion. Ved at generere detaljerede produktionsinstruktioner og materialelister direkte fra MCAD-modellerne kan ingeniører optimere produktionsprocessen for at reducere fejl og forsinkelser. Det giver en mere effektiv produktion til lavere omkostninger.
  • Bedre kommunikation og samarbejde:
    MCAD-filer kan nemt deles og distribueres mellem ingeniører, produktionsteams og andre interessenter. Dette forbedrer kommunikationen og samarbejdet, da alle involverede parter har adgang til de samme opdaterede designfiler og dokumentation. Desuden kan MCAD-systemer let integreres med et PLM (Product Lifecycle Management), hvilket generelt forbedrer dataudveksling, versionsovervågning og projektstyring.
  • Reducerede omkostninger og fejl:
    Ved at bruge MCAD kan ingeniører identificere og løse potentielle designproblemer tidligt i processen, før produktionen påbegyndes. Det reducerer omkostningerne, fordi eventuelle fejl bliver taget i opløbet og derved minimerer behovet for dyre fysiske prototyper. Dertil hjælper MCAD også med at optimere designet for bedre materialeudnyttelse, fremstillingseffektivitet og produktkvalitet, hvilket yderligere vil reducerer omkostninger og fejl i produktionen.
